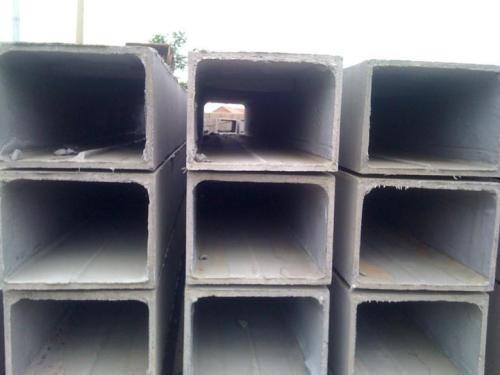

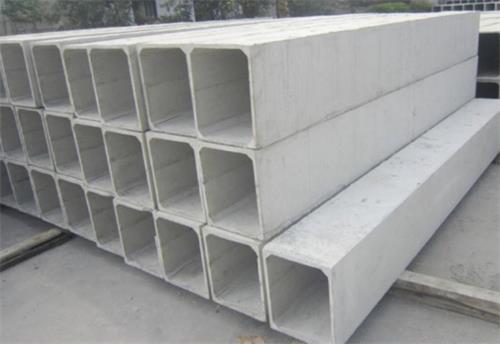

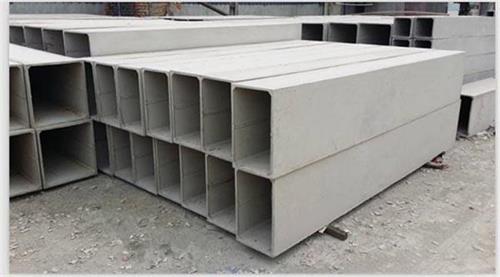

机制烟道：

　　成份：水泥、黄沙、钢丝网


　　生产工艺：将水泥和黄沙按比例倒入搅拌机，混合放入一定比例的水再搅拌，然后倒入模具中，振动成型。晾干后出模，到堆场再进行淋水保养，达到强度后即可准备出场。


　　与手式烟道比较具有的优势：密实、均匀，厚度可以控制好，可以达到国家确定的15MM标准。


　　水泥钢丝网烟道(排气道)施工技术方案

　　一、技术方案编制的主要依据

　　1.《房屋建筑制图统一标准》GB/T50001-2001

　　2.《建筑制图标准》GB/T50 104-2001

　　3.《民用建筑设计通则》GB 50352-2005

　　4.《建筑设计防火规范》GB 50016-2006

　　5.《高层民用建筑设计防火规范》GB 50045-95(2005年版)

　　6.《住宅建筑规范》GB 50368-2005

　　7.《住宅设计规范》GB 50096-2011

　　8.《城镇燃气设计规范》GB 50028-2006

　　9.《建筑材料及制品燃烧性能分级》GB 8624-2006

　　10.《材料产烟毒性危险分级》GB/T 20285-2006

　　11.《住宅厨房、卫生间排气道》JC/T194-2006

　　12.《排油烟气防火止回阀》 GA/T798-2008

　　13.《通风管道耐火试验方法》 GB/T 17428-2009

　　14.《建筑物防雷设计规范》 GB 50057-2010

　　15.《建筑工程施工质量验收统一标准》 GB 50300-2001

　　二、产品特点

　　1.水泥钢丝网住宅厨卫排气道系统由水泥和钢丝网等机器压制成型排气道、预留洞口、止回阀装置、防风帽等构件组成，与用户的厨房排油烟机或卫生间排气扇配套使用。

　　2.水泥钢丝网式住宅厨卫排气道系统具有防串火、防串烟、防倒灌的功能。依据其使用功能分为住宅厨房轻质防火排气道系统与卫生间轻质防火排气道系统。

　　3.可调式排油烟气防火止回阀采用不锈钢或防腐钢板整体制造而成，其耐火极限应≥1.0。

　　4.厨卫多功能防风帽由不锈钢材质制成并经表面装饰处理，与建筑装饰协调一致。具有360 0 全方位防风、防雨功能、且能利用风能产生吸拔力，阻力系数小，排气量大。

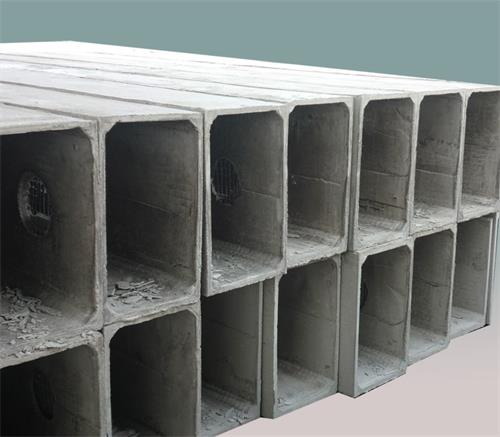

　　三、技术原理

　　水泥钢丝网式住宅厨卫排气道系统在进风口处设置了止回阀。当排气装置向管内送入气体时，阀门板会自动打开，并让烟气流入管道内。当无风力推动时，阀门板处于关闭状态，管道内的空气无法从管道内部向外流动。这样就形成了一个只能向内流动而不能向外流动的止逆装置，起到机械封堵得作用，有效地解决烟、浊气通过排气道串入室内而形成交叉污染的弊病，也可以使用防火止回阀，防火止回阀由止回阀叶片、防火止回阀杆、易熔片和防火杆弹簧组成了自动隔火控制机构。当环境温度超过150℃(厨房)或70℃(卫生间)时，易熔片熔化，防火止回阀阀杆在防火杆弹簧的作用下，将止回阀叶片顶向封闭位置，使止回阀关闭，起到隔断烟火作用，防止火灾的蔓延，满足了住宅建筑的安全防火要求。

　　四、产品质量标准

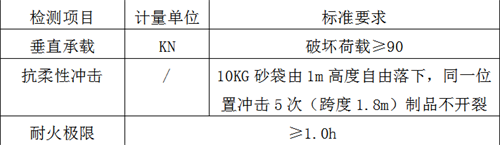

　　1.排气道制品的垂直承载力、抗柔性冲击、耐火极限等性能指标应符合下表的要求。

　　检测项目计量单位标准要求

　　五、水泥钢丝网式排气道系统的设计参数

　　1.厨房排气道每台排油烟机排风量不小于300m3/h、不大于500m3/h。

　　2.卫生间排气道每台排气扇排风量不小于80m3/h、不大于100m3/h。

　　3.厨房开机率设计选用按：1-7层(≤21米)为100%;8-14层(24米-42米)为80%;15-21层(45米-63米)为70%;22-28层(66米-84米)为60%;28层(84米)以上为50%。

　　4.进风口外呈负压，△P<0Pa.

　　六、设计要求

　　1.住宅厨房与厨房、厨房和卫生间不得共用同一竖向排气道，同一户内的毗连卫生间可共用一个排气道。

　　2.有窗户的卫生间设置排气道时，宜布置在靠内墙一侧。

　　3.排气道应竖直向上布置。

　　4.排气道内不得敷设和穿越各种管道、电线、电缆等。

　　5.燃气热水器的排气管不得接入排气道。

　　6.排气系统选用时，必须选择与其配套的功能部件(如阀体、排气道、风帽等)，以确保系统的完整性。

　　七、施工安装要求

　　1.在主体结构楼板施工时，施工单位应按照设计图纸和图集要求，在每层楼板预留安装排气道孔洞，并保证每层楼板预留孔洞尺寸和位置正确，并且上下垂直对中。

　　2.排气道安装应在主体结构完工、楼板预留洞拆模后，室内装修工程之前，安装部位和操作场所清理后进行。防火、防串烟、防倒灌功能件必须和相应的排气道配套安装和使用，屋顶风帽应在屋面防水层及保温隔热层施工前，按照设计要求进行安装。

　　3.排气道安装前，须检查排气道预留洞是否符合要求，上下层预留孔洞是否垂直对中，并清理预留洞四周毛边，如不符合安装要求应及时通知土建单位进行处理。

　　4.排气道进气口需在工厂按设计要求开好口，开口位置位于排气道上部高度1/3以内。

　　5.排气道应从下至上逐层安装，特殊情况也可分段安装。首层安装时，地面必须用1：2水泥砂浆找平。起始层安装结束后土建单位需对四周缝隙及时用C20细石混凝土填实，严防漏气。

　　6.承托处理

　　(1).排气道每层设承托一道，用直径12-14的两道钢筋担在楼板上。

　　(2).上下排气道结合面满涂聚合物水泥沙浆，洞口周边缝隙在粉刷前应及时用C20细石混凝土吊模灌实。

　　(3).排气道承托圆钢施工应在下层排风道已经安装完毕，并已完成排风道与楼板接缝处的填实之后。

　　(4).根据现场安装条件可选用角铁承托或圆钢承托。

　　7.当施工临时结束时，排气道敞口部位应临时封闭，以免施工异物误入，造成管道堵塞。

　　8.厨卫多功能防风帽安装

　　(1).厨卫多功能防风帽为金属成品构件，用螺栓固定在风帽底座上。

　　(2).风帽的规格和尺寸应根据排气道型号和施工现场实际情况选择相应防风帽进行安装，如风帽外型、尺寸及安装方法有变化时，则应在单项设计中说明，另行制作安装。

　　(3).为规范风帽底座，均采用C25钢筋混凝土(配筋6.5@150双向钢筋)浇捣。

　　(4).屋顶风帽安装高度超过避雷带时，风帽应与避雷带连接。

　　(5).排油烟气防火止回阀装置安装排油烟气防火止回阀安装前，先检查防火止回阀的感温触法装置是否完好，开合角度是否正确，并检查阀片的灵活性和密封性。

　　(6).吊顶在排气道进气口下面时，装修必须考虑在进气口正下方处预留不小于300*300的活动检修口。

　　(7).施工安装过程中，为防止杂物掉入管内，管口应采取遮盖措施。

　　(8).运输排气道管体制品时，应时其固定，装卸时严禁抛掷。

　　八、质量验收要求

　　1.排气道进场后，应出具相关资质的检测机构对垂直承载力，抗柔性冲击的检验报告。检验结果应符合《住宅厨房、卫生间排气道》JG/T 194-2006的标准，检验合格后，方可使用。

　　2.排气道应安装牢固，位置准确，其安装垂直度偏差不大于5mm。

　　3.排气道进风口处的止回阀应安装牢固，阀片开启和关闭应灵活自如。

　　4.屋顶风帽应安装牢固，排风顺畅。

　　5.排气道安装完成后，应按规定对排气道是否串烟、串味等功能性能进行全面检查和测试。

　　6.未尽事项按现行有关工程质量验收标准、规范及相关文件规定执行。

　　九、施工注意事项

　　1.雨天应避免产品被雨淋，也不宜在雨天用无遮盖的运输工具运输本产品。

　　2.在屋面防水层施工前，应将伸出屋面的管道、风帽及预埋件安装完毕，方可进行防水层的施工，不允许在防水层施工完毕后安装。

　　3.排气道进气口如需要调整位置，由单项工程设计确定进气口新的位置、尺寸，由专业生产厂家完成，不得随便开洞。

　　十、施工安全技术措施

　　1.严格遵守国家建筑安全生产条例和现场安全制度，贯彻安全制度，执行安全规范。对现场施工人员做好岗位培训及安全宣传教育工作，使全体施工人员真正认识安全的重要性。进入施工现场必须遵守建筑工人技术规章，自觉遵守各项规章制度。

　　2.施工前认真阅读有关设计图纸与技术文件，遵守现场管理有关规定，向施工人员明确交待安全技术措施与安全注意事项。

　　3.施工时严禁野蛮吊装、打闹和酒后施工作业。
